- Komparační převodník
- Nejrychlejší převodník – celý převod proběhne v jednom kroku.
- Obsahuje řadu komparátorů – každý porovnává vstupní napětí s jinou referenční hodnotou.
- Výstupem je binární číslo, které odpovídá nejvyšší úrovni napětí, které bylo překonáno.
✅ Výhody: Extrémně rychlý – ideální pro osciloskopy a měření vysokých frekvencí.
❌ Nevýhody: Potřebuje hodně součástek – u 8-bitového převodníku je 255 komparátorů!
👉 Použití: Digitální osciloskopy, vysokorychlostní měření.

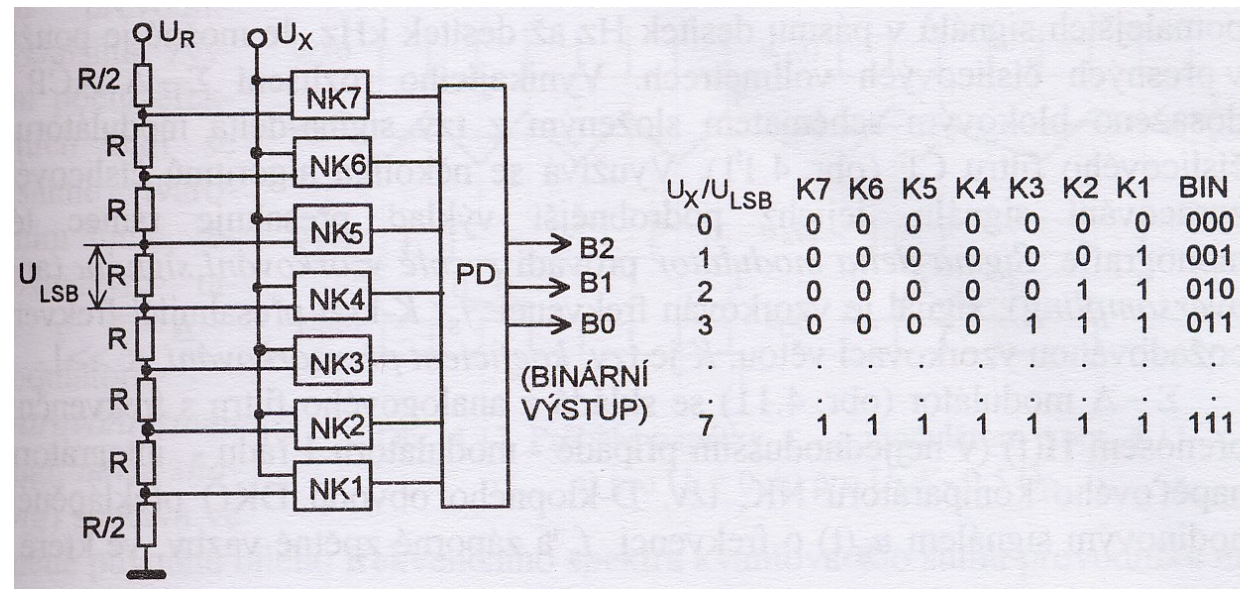

Úbytky napětí na rezistorech s hodnotou odporu R odpovídají váze nejméně významného bitu (LSB), úbytky napětí na dvou krajních rezistorech R/2 odpovídají LSB/2
**📌Jak funguje?
- 1️⃣ Napěťový dělič vytvoří 2ⁿ–1 referenčních úrovní (např. u 8-bitového převodníku je to 255 úrovní).
- 2️⃣ Komparátory porovnávají vstupní napětí s těmito úrovněmi.
- 3️⃣ Prioritní dekodér převede výstup komparátorů na binární číslo.
