- Vzorkovač odebírá vzorky signálu v pravidelných intervalech Tₛ. Pokud je splněn vzorkovací teorém (vzorkovací frekvence fₛ je alespoň 2× vyšší než nejvyšší frekvence signálu), lze původní signál přesně obnovit. Pokud ne, vzniká aliasing – zkreslení signálu. Tomu brání antialiasingový filtr (AAF), který omezuje frekvence před vzorkováním.
- Vzorkovač bez paměti je rychlejší, ale méně přesný. S pamětí udrží hodnotu stabilní pro kvalitnější převod.
- Vzorkovače nejsou ideální – obsahují chyby, např. samovybíjení kondenzátoru, pomalou reakci na změnu vstupního napětí (slew rate) nebo časovou nejistotu vzorkování (jitter).
📌 Vzorkovač bez paměti
- Funguje jako rychlý spínač – v určitém okamžiku „sejme“ hodnotu signálu a okamžitě ji pošle dál.
- Výstup je přesný, ale jen na krátký okamžik – pokud se signál mění rychle, může A/D převodník vzorky špatně zachytit.
- Používá se tam, kde je signál stabilní během vzorkování.

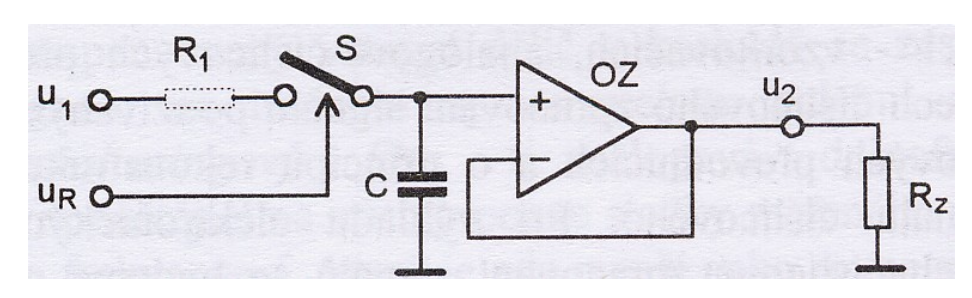

📌 Vzorkovač s pamětí (Sample & Hold, S/H)
- Sejme hodnotu signálu a udrží ji konstantní po určitou dobu.
- Výstup není tak rychlý jako u vzorkovače bez paměti, ale je stabilní, takže A/D převodník má čas na přesné převedení vzorku.
- Používá se při rychlém měření signálů, které se mohou měnit během převodu.
